Bar-type LCD Display Screen Technology



Yon eksplorasyon konplè sou mèvèy jeni dèyè sistèm modèn ekspozisyon long, kote fabrikasyon presizyon satisfè filozofi konsepsyon inovatè.

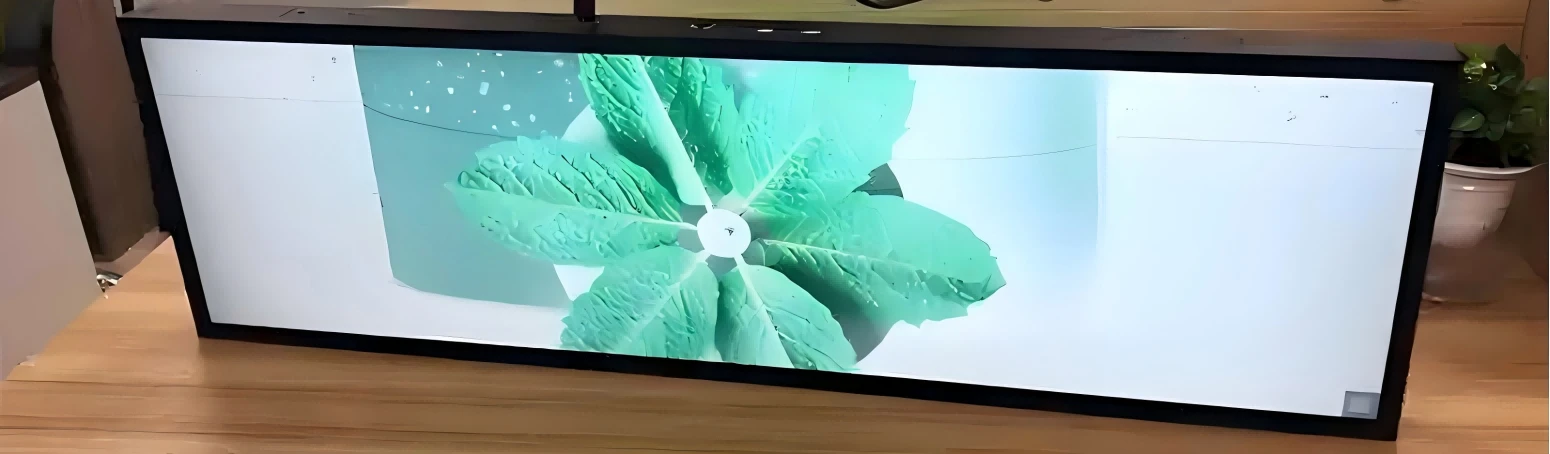

Bar-type LCD Display Screen



Evolisyon nan teknoloji ekran LCD kalite bar-reprezante yon reyalizasyon pi gwo nan jeni modèn kominikasyon vizyèl, kote fabrikasyon presizyon satisfè filozofi konsepsyon inovatè. Montre espesyalize long sa yo, ki soti nan konfigirasyon kontra enfòmèl ant 28-pous rive nan aplikasyon awogan 49.5-pous, enkòpore dirèksyon teknoloji avanse kristal likid, jeni optik sofistike, ak pwosesis manifakti dènye kri.



Konplike teknik ki nesesè pou pwodui ekspozisyon kalite -pèfòmans ba-segondè mande yon konpreyansyon konplike sou plizyè disiplin jeni, soti nan syans materyèl ak jesyon tèmik, fizik optik ak entegrasyon elektwonik.



Espesifikasyon teknik kle

Gwosè Range

Soti nan kontra enfòmèl ant 28-pous ak awogan aplikasyon 49.5-pous

Epesè substrate

0.5mm a 0.7mm ak tolerans plat eksepsyonèl

Selil Gap

3.5 a 4.5 mikromèt ak espas presizyon

Tan repons

Optimize pou tranzisyon rapid ak manyen mouvman

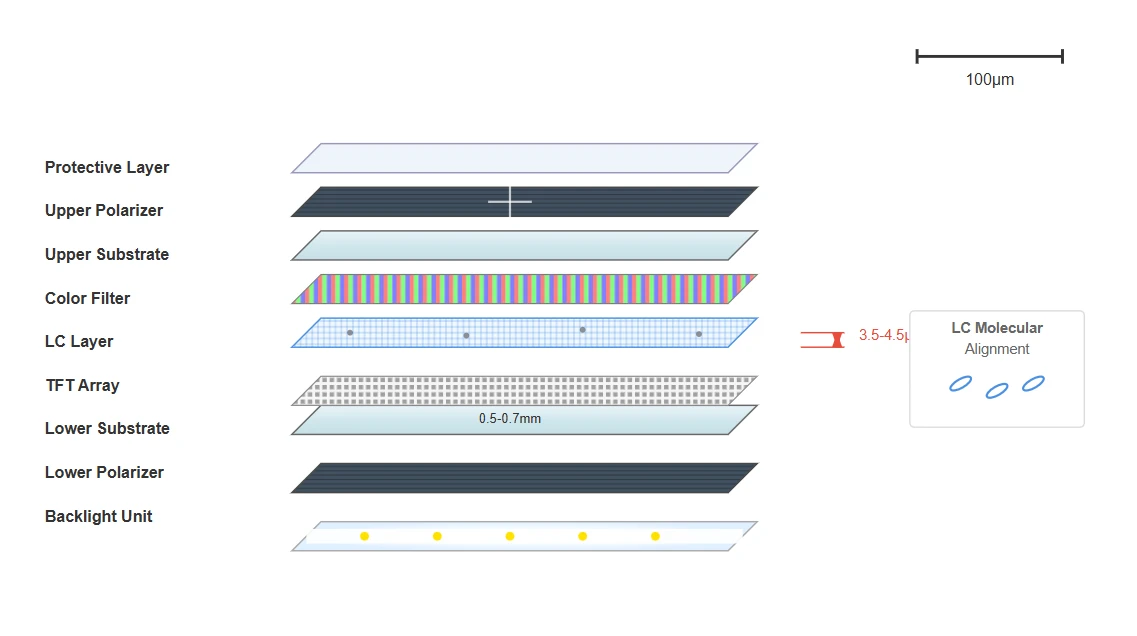

Fondamantal LCD Display ekran Achitekti ak entegrasyon eleman



Nan nwayo a nan sistèm pwofesyonèl ekran LCD kalite bar-manti yon estrikti sandwich metikuleuman Enjenieri ki gen plizyè kouch fonksyonèl, chak sèvi wòl enpòtan nan fòmasyon imaj ak pèfòmans ekspozisyon.



Achitekti fondamantal la kòmanse ak presizyon -substra vè fabrike, tipikman itilize ultra-aluminosilicate oswa konpozisyon borosilicate ki sibi anpil pwosesis ranfòsman chimik. Substra sa yo, ki mezire ant 0.5mm ak 0.7mm nan epesè, dwe kenbe tolerans platite eksepsyonèl nan mwens pase 20 mikromèt atravè tout sifas yo pou asire twou vid ki genyen inifòm selil kristal likid.



Kouch kristal likid nan tèt li reprezante yon mèvèy nan jeni molekilè, itilize ak anpil atansyon fòmile melanj nematik kristal likid optimize pou ranje operasyon tanperati lajè ak tan repons rapid. Ekspozisyon modèn bar-tip travay fòmilasyon kristal likid avanse ki enkòpore konpoze fliyò ak dopan espesyalize ki amelyore anisotropi dyelèktrik, ki pèmèt pi ba vòltaj kondwi pandan y ap kenbe karakteristik optik siperyè.

Fundamental LCD Display Screen Architecture and Component Integration



Dimansyon kritik

Diferans selilè kritik la, ki kenbe nan 3.5 a 4.5 mikwomèt atravè patikil spacer ak presizyon -distribiye, detèmine pwopriyete optik fondamantal yo.

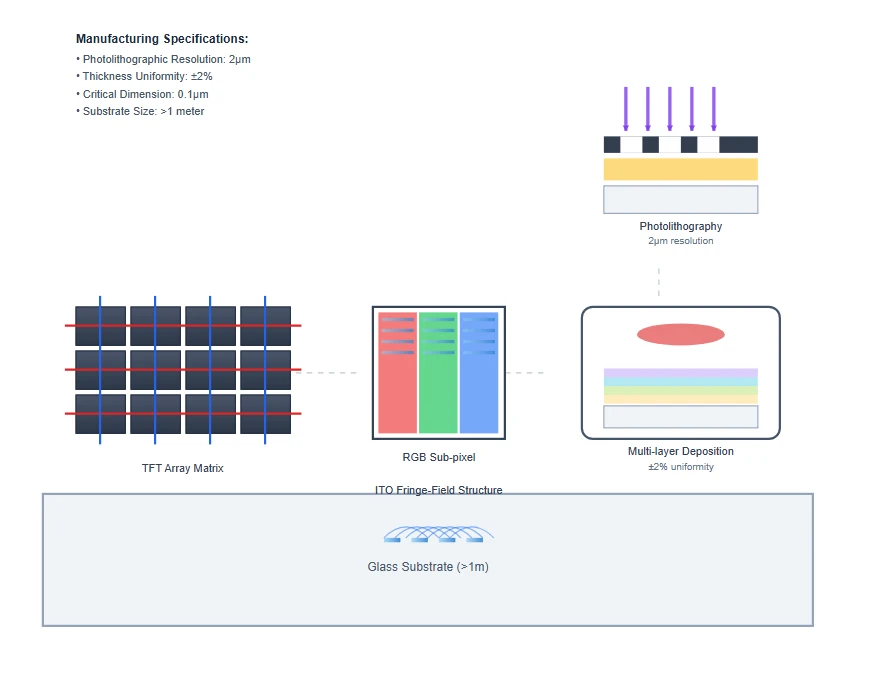

Avanse TFT Array Faktori ak Achitekti Pixel



Advanced TFT Array Manufacturing and Pixel Architecture



Faktori Precision

Rezolisyon fotolitografik jiska 2 mikromèt

Inifòmite epesè nan 2% atravè gwo substrats

Kontwòl dimansyon kritik nan 0.1 mikromèt

Teknik avanse sèk grave pou modèl elektwòd

Pwosesis fabrikasyon etalaj -fim tranzistò (TFT) mens pou pwodwi ekran LCD kalite bar-eksize presizyon eksepsyonèl nan modèl fotolitografik ak teknik depozisyon fim mens-. Enstalasyon pwodiksyon modèn yo anplwaye zouti gwoup milti-chanm pou depoze Silisyòm amorphe oswa kouch polysilicon ba-tanperati, reyalize inifòmite epesè nan 2% atravè dimansyon substra ki depase yon mèt.



Pwosesis fotolitografik la itilize etap avanse-ak-repete sistèm ekspoze ak kapasite rezolisyon jiska 2 mikwomèt, sa ki pèmèt kreyasyon ranje piksèl ki gen gwo -dansite ak kondisyon montour minim.



Chak estrikti piksèl enkòpore aranjman sofistike sub-piksèl ki optimize pou rapò aspè kalite ba-, tipikman itilize modèl ray RVB modifye oswa aranjman PenTile avanse ki maksimize rezolisyon yo konnen pandan y ap minimize konsomasyon pouvwa.



Konsepsyon elektwòd pixel la itilize modèl oksid endyòm (ITO) ak estrikti franj espesyalize-jaden, ki kreye konfigirasyon aliyman milti-domèn ki amelyore siyifikativman pèfòmans ang gade. Modèl elektwòd sa yo sibi pwosesis grave egzak lè l sèvi avèk teknik avanse sèk grave, reyalize kontwòl dimansyon kritik nan 0.1 mikromèt.



Optical fim Stack Jeni ak Jesyon limyè

Pile fim optik nan sistèm ekran pwofesyonèl bar-kalite LCD yo reprezante yon asanble konplèks fim polymère espesyalize, chak enjenyè pou fè fonksyon jesyon limyè espesifik. Inite ekleraj la itilize konfigirasyon ki ap dirije rebò-limen ak plak gid limyè sofistike (LGPs) ki fabrike atravè bòdi piki presizyon oswa pwosesis Acrylic grave lazè-.



LGP sa yo enkòpore modèl mikwo-estriktire ak distribisyon dansite varye, reyalize inifòmite klète ki depase 85% sou tout sifas ekspozisyon an pandan y ap kenbe pwofil epesè minimòm ki apwopriye pou faktè fòm ba-.

Teknoloji ekleraj

Edge-limen konfigirasyon ki ap dirije

Plasman presizyon pou ekleraj inifòm

Limyè Gid Plak

Mikwo-modèl estriktire ak dansite varyab

Inifòmite klète

Depase 85% nan tout sifas ekspozisyon an

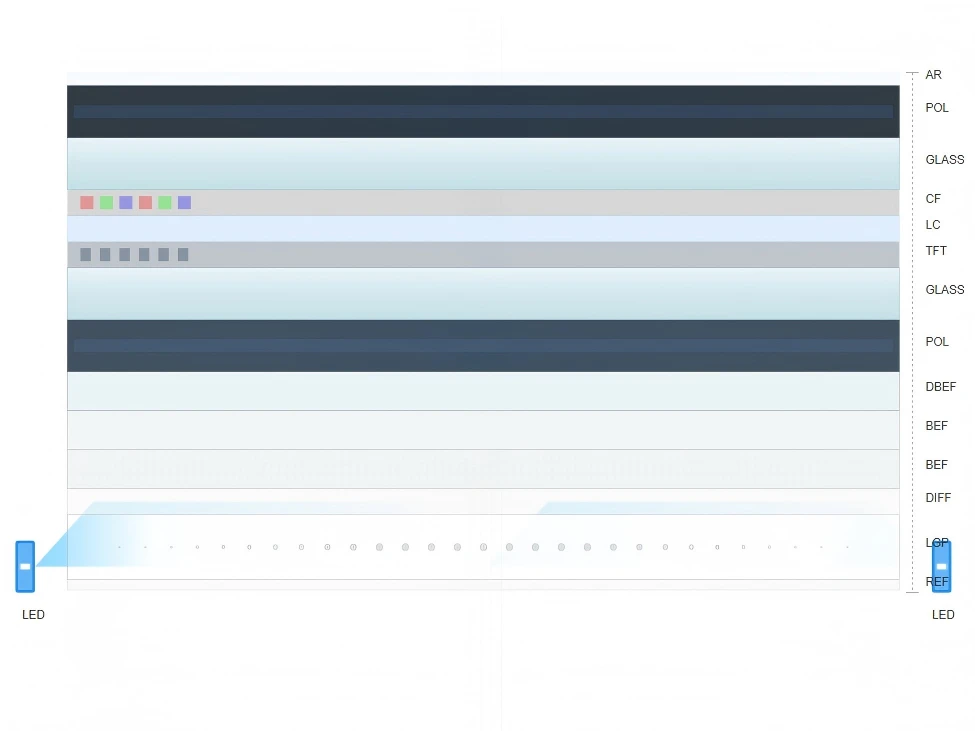

Diffusion and Enhancement Films

Fim difizyon ak amelyorasyon

Kouch fim difizyon yo itilize estrikti mikwo -lantiy avanse oswa patikil difizyon volumetrik pou omojene distribisyon limyè pandan y ap konsève efikasite transmisyon segondè. Enplemantasyon modèn yo itilize pil difizyon milti-kouch ak pwofil endèks refraktif gradye.

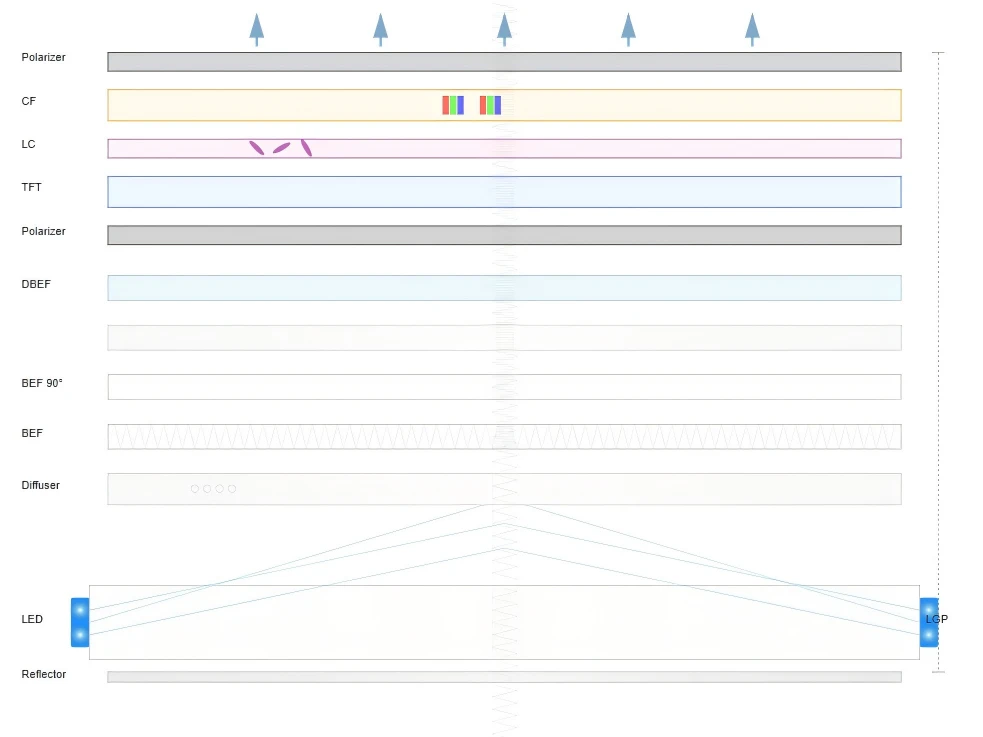

Polarizer Technology

Teknoloji polarizè

Fim polarizè yo itilize kouch alkòl polyvinyl (PVA) lonje ak yòd oswa enkòporasyon koloran dichroic pou reyalize efikasite polarizasyon ki depase 99.95%. Konfigirasyon avanse yo itilize fim konpansasyon milti-kouch ki gen ladan plak vag trimès-.

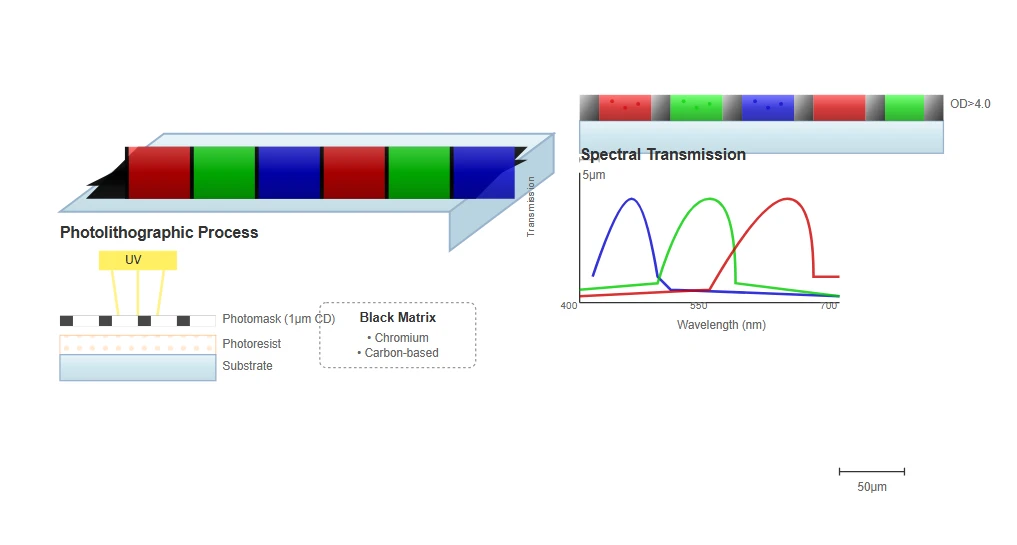

Koulè Filter Array Faktori ak Optimizasyon Spectral



Color Filter Array Manufacturing and Spectral Optimization



Espesifikasyon Matrice Nwa

Optical Density >4.0

Modèl Lajè Kòm etwat tankou 5μm

Opsyon Materyèl Kwòm oswa Kabòn-ki baze

Pwosesis fabrikasyon filtè koulè filtè pou pwodwi ekran LCD kalite bar-anplwaye teknik fotolitografik sofistike lè l sèvi avèk fotorezist pigman oswa metòd enprime avanse. Pwodiksyon filtè koulè modèn yo itilize fotomask ki gen gwo -rezolisyon ak kontwòl dimansyon kritik jiska 1 mikromèt, sa ki pèmèt kreyasyon gwo -malaj piksèl ki gen gwo -gaps entè-piksèl.



Fòmasyon dispèsyon pigman yo sibi anpil optimize pou reyalize kowòdone kwomatisite sib yo pandan y ap kenbe efikasite transmisyon segondè ak estabilite koulè alontèm -.



Estrikti matris nwa ki separe sub-piksèl koulè endividyèl yo itilize swa fim metalik ki baze sou chromium-oswa rezin òganik ki gen pigmantasyon kabòn-, pou reyalize dansite optik ki depase 4.0 pandan y ap kenbe lajè modèl ki jis 5 mikromèt. Estrikti sa yo jwe yon wòl enpòtan nan amelyore rapò kontras ak anpeche kwaze koulè ant sub-piksèl adjasan yo.



Pwosesis manifakti avanse yo itilize konfigirasyon matris nwa milti-kouch ak pwopriyete optik gradye, optimize balans ki genyen ant rapò ouvèti ak pèfòmans kontras.



Sistèm Jesyon tèmik ak Jeni fyab



Jesyon tèmik nan sistèm pwofesyonèl ekran LCD kalite bar- mande pou apwòch jeni sofistike pou adrese defi inik yo poze pa faktè fòm long ak gwo-kondisyon operasyon klète. Konsepsyon tèmik la enkòpore plizyè estrateji dissipation chalè, ki gen ladan asanble tiyo chalè avanse, sistèm refwadisman chanm vapè, ak materyèl koòdone tèmik ki pozisyone estratejik.

Ki ap dirije ekleraj refwadisman

Aliminyòm-ki baze sou metal nwayo sikwi enprime (MCPCBs) ak konduktiviti tèmik ki depase 2.0 W/m·K, makonnen ak presizyon-lavabo chalè machin.

  • Optimize jeyometri fin pou sipèfisi maksimòm
  • Materyèl koòdone tèmik ak enpedans ki ba

Sistèm distribisyon chalè

Asanble tiyo chalè avanse ak sistèm refwadisman chanm vapè ki efikas transfere chalè lwen eleman enpòtan yo.

  • Estratejikman dirije tiyo chalè pou dissipation inifòm
  • Chanm vapè pou gaye chalè de -dimansyon

Sistèm-Nivo Konsepsyon tèmik

Modèl Airflow sofistike ak zouti simulation tèmik ki gide konsepsyon patiraj pou refwadisman konvektif optimal.

  • Estrateji pou minimize bri acoustic
  • Distribisyon tanperati inifòm atravè panèl la

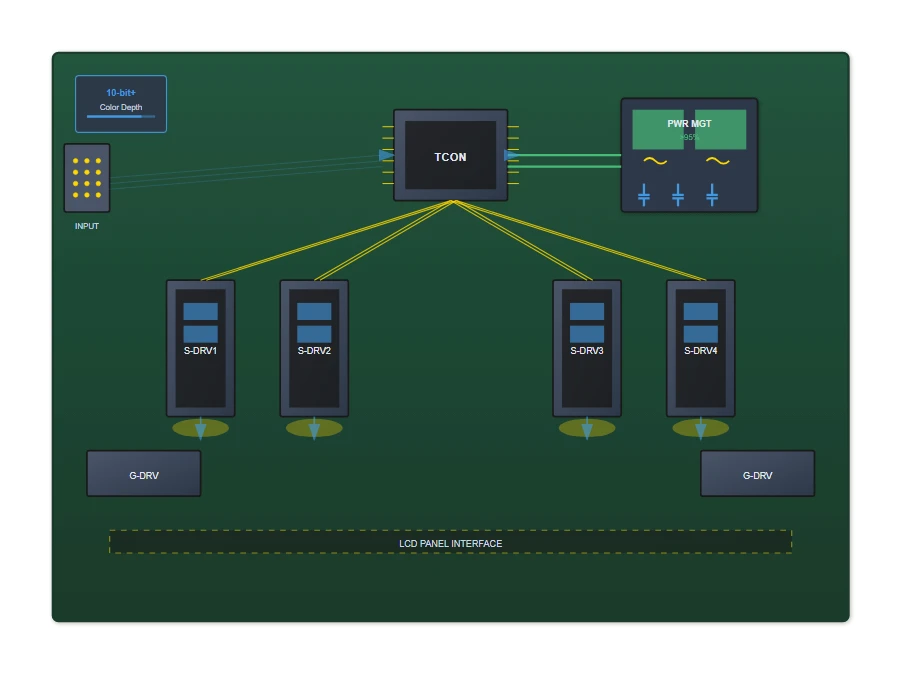

Elektwonik Chofè ak Achitekti Pwosesis Siyal



Driver Electronics and Signal Processing Architecture



Metrik pèfòmans

Power Efficiency >95%

Koulè Pwofondè 10-bit +

Siyal Entegrite Gwo-diferans vitès

Achitekti elektwonik chofè a pou pwodwi ekran LCD kalite bar-enkòpore konsepsyon sofistike kontwolè distribisyon (TCON) optimize pou rapò aspè ki pa-estanda ak rezolisyon orizontal pwolonje. Kontwolè espesyalize sa yo anplwaye algoritm avanse pou jesyon done piksèl, ki gen ladan teknoloji adaptasyon pousantaj rafrechisman ak plan kontwòl lokalizasyon gradyasyon ki optimize konsomasyon pouvwa pandan y ap kenbe bon jan kalite imaj.



Sikui entegre chofè sous yo itilize gwo -konvètè dijital-a-analòg (DAC) rezolisyon ki gen 10-bit oswa plis kapasite koulè pwofondè, sa ki pèmèt repwodiksyon gradyan lis epi minimize artefacts koulè bande.



Sikui chofè pòtay yo itilize teknik avanse chaj-pataje ak plan kondui milti-nivo pou minimize konsomasyon pouvwa pandan y ap asire chaj piksèl rapid atravè dimansyon orizontal pwolonje. Enplemantasyon modèn yo itilize teknoloji anbalaj chip-sou-vè (COG) oswa chip-sou-fim (COF), pou minimize dimansyon montour yo pandan y ap kenbe entegrite siyal atravè entèfas diferans ki gen gwo vitès-.



Sistèm jesyon pouvwa yo enkòpore konvètisè DC-DC sofistike ak evalyasyon efikasite ki depase 95%, itilize redresman synchrone ak algoritm kontwòl avanse pou minimize pèt pouvwa.





Metodoloji Kontwòl Kalite ak Validasyon Pèfòmans



Ekselans nan fabrikasyon nan pwodiksyon ekran LCD kalite ba-eksde metodoloji konplè kontwòl kalite ki anglobe tou de nan-siveyans pwosesis ak validasyon final pwodwi. Sistèm enspeksyon optik otomatik (AOI) ekipe ak kamera ki gen gwo -rezolisyon ak algoritm avanse pwosesis imaj detekte defo mikwoskopik nan etalaj TFT, filtè koulè, ak panno reyini ak kapasite deteksyon jiska dimansyon 5-mikromèt.



Sistèm enspeksyon otomatik yo



Kapasite Deteksyon Defo

Algoritm aprantisaj machin ki fòme sou baz done defo yo reyalize pousantaj deteksyon ki depase 99.5% pou kategori defo kritik yo.
Deteksyon patikil Pi gran pase oswa egal a 5μm
Defo liy ki pi gran pase oswa egal a 3μm lajè
Mura Deteksyon 0.5% varyasyon luminance

Kouvèti enspeksyon

 Verifikasyon modèl etalaj TFT
Enspeksyon defo koulè filtre
Verifikasyon inifòmite diferans selilè
Final kontwòl kalite asanble

Validasyon pèfòmans



Tès pèfòmans optik

Sistèm mezi kolorimetrik ak fotometrik sofistike karakterize pèfòmans ekspozisyon atravè divès paramèt.
Paramèt
Sistèm Mezi
Presizyon
Inifòmite Luminans
Imaging Kolorimètr
±2%
Gamut koulè
Spectroradiometer
ΔE < 0.5
Wè Ang yo
Goniofotomètr
± 1 degre


Tès anviwònman an

Tanperati monte bisiklèt: -20 degre a 60 degre
Ekspozisyon imidite: 95% RH @ 40 degre
Tès mekanik ak vibrasyon
Pwotokòl aje akselere

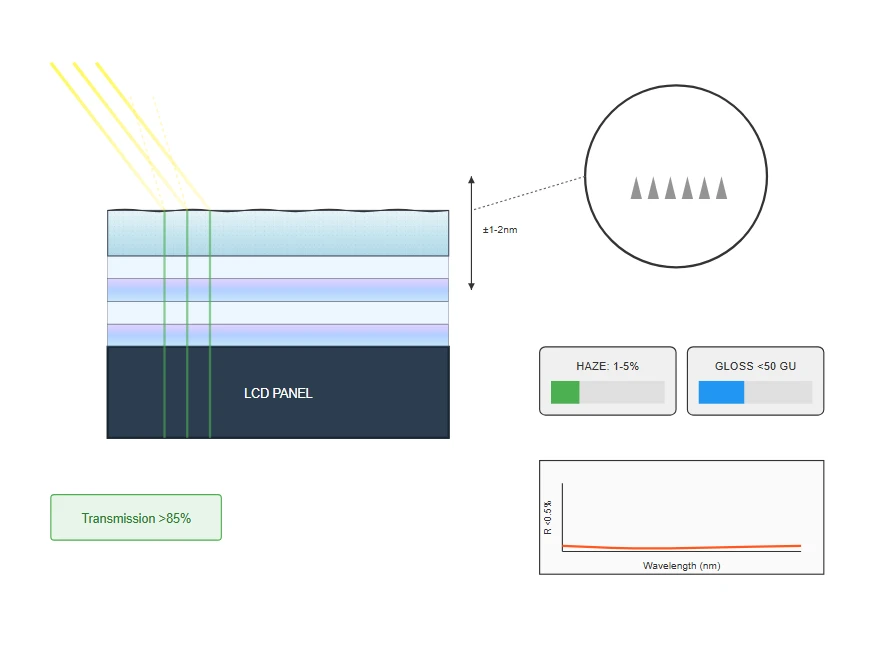

Teknoloji Tretman Sifas ak Solisyon Anti-Ekla



Pwofesyonèl bar-pwodwi ekran ekspozisyon LCD yo enkòpore teknoloji avanse tretman sifas yo pou optimize vizibilite anba kondisyon ekleraj anbyen difisil. Tretman anti-reflet itilize swa sifas vè grave ak paramèt brutality kontwole oswa sistèm kouch milti{-kouch ki enkòpore nano-patikil estriktire.



Tretman sa yo reyalize balans optimal ant rediksyon ekla ak klè imaj, kenbe valè brouyar ant 1-5% pandan y ap reyalize nivo gloss anba a 50 inite gloss nan ang mezi 60-degre.



Sistèm kouch anti-reflektif yo itilize pil dyelèktrik sofistike milti-kouch ak pwofil epesè byen kontwole, pou reyalize valè refleksyon ki pi ba pase 0.5% atravè spectre vizib la. Kouch sa yo itilize altène materyèl endèks refraktif segondè ak ba ki depoze atravè pwosesis magnetron sputtering oswa evaporasyon gwo bout bwa elèktron, ak kontwòl epesè kouch endividyèl nan 1-2 nanomèt.



Enplemantasyon avanse enkòpore estrikti gradyan-endèks oswa papiyon-je enspire nano-tèksti ki bay pèfòmans bande laj anti-refleksyon pandan w ap kenbe rezistans mekanik.

Surface Treatment Technologies and Anti-Glare Solutions


Pwopriyete Anti-Ekla
Valè brouyar: 1-5%
Nivo Gloss:<50 GU @60°
Transmission:>85%
Pèfòmans anti-reflektif
Refleksyon:<0.5% (visible)
Kouch kontwòl: ± 1-2nm
Durability: dite kreyon 7H

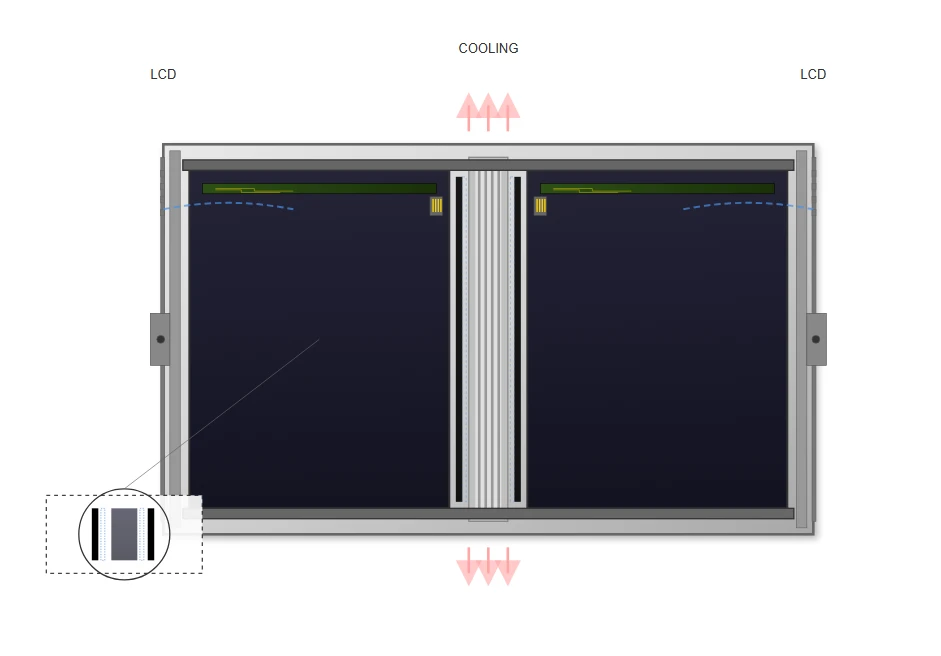

Teknoloji Entegrasyon pou Konfigirasyon Double-Side



Enplemantasyon ekran LCD ki gen doub-ba-tipe yo prezante defi jeni inik ki mande konsepsyon mekanik espesyalize ak estrateji jesyon tèmik. Konfigirasyon sa yo itilize teknik izolasyon optik sofistike pou anpeche flit limyè ant sifas ekspozisyon opoze, anplwaye kouch limyè espesyalize -bloke ak espas lè byen presize.



Key Engineering Considerations

Konsiderasyon Jeni kle

Konsepsyon mekanik

Precision -ekstrusyon aliminyòm machin oswa ranfòsman asye ki kenbe frigidité estriktirèl pandan y ap minimize epesè sistèm jeneral.

Izolasyon optik

Kouch espesyalize limyè -bloke ak espas lè byen presize pou anpeche flit limyè ant sifas ekspozisyon opoze.

Achitekti elektrik

Sistèm distribisyon siyal sofistike ki senkronize livrezon kontni nan tou de sifas ekspozisyon pandan y ap kenbe kapasite kontwòl endepandan.

Jesyon tèmik

Estrateji dissipation chalè bidireksyon, souvan enkòpore chanèl refwadisman santral oswa estrikti perimèt -monte chalè dissipation.

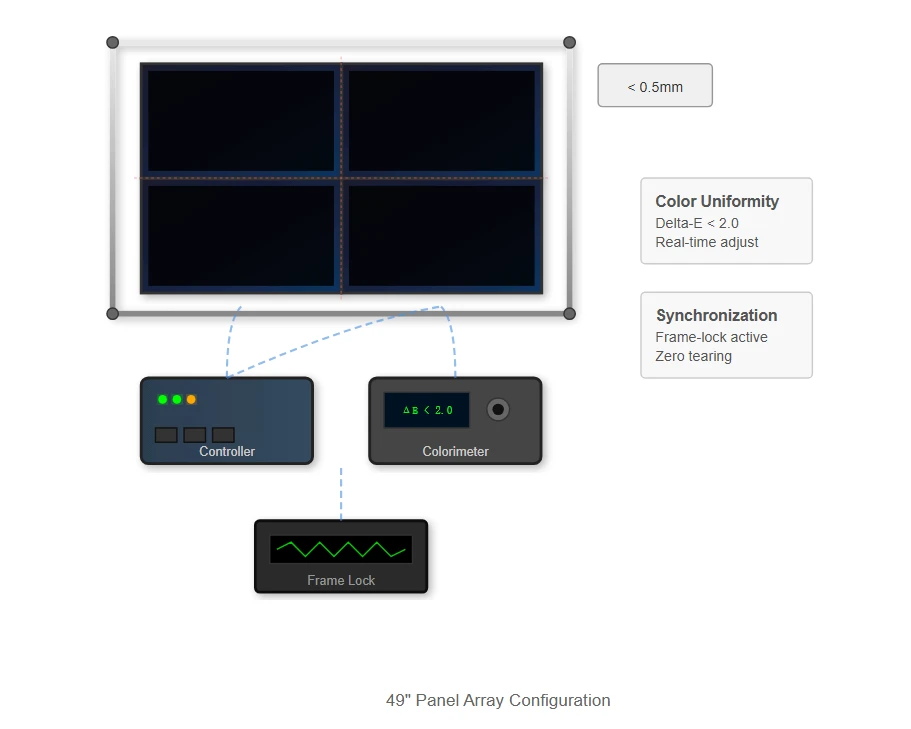

Entegrasyon bwat limyè ak konfigirasyon milti-ekspozisyon



Bwat limyè LCD sistèm ekran ekspozisyon, sitou sa yo ki anplwaye plizyè panno 49-pous nan konfigirasyon kowòdone, mande eksepsyonèl presizyon nan aliyman mekanik ak kalibrasyon koulè. Sistèm sa yo itilize kad aliye sofistike ak kapasite mikwo-ajisteman, sa ki pèmèt kontinwite vizyèl san pwoblèm atravè fwontyè panèl ak tolerans espas ki anba a 0.5 milimèt.



Pwosesis kalibrasyon koulè a ​​itilize sistèm fidbak kolorimetrik avanse ki kontinyèlman kontwole ak ajiste karakteristik panèl endividyèl yo, kenbe inifòmite koulè ak valè Delta-E anba 2.0 atravè tout etalaj ekspozisyon an.



Achitekti pwosesis siyal la pou konfigirasyon milti-ekspozisyon yo enkòpore kontwolè espesyalize mi videyo ak kapasite avanse echèl ak fenèt. Kontwolè sa yo anplwaye algoritm sofistike pou konpansasyon montour ak deformation imaj, kreye prezantasyon kontni vizyèlman san pwoblèm atravè plizyè ekspozisyon fizik.



Sistèm senkronizasyon yo itilize dèlko distribisyon presizyon ak mekanis kad -lock ki asire koyerans tanporèl nan tout eleman ekspozisyon yo, elimine zafè dechire vizib oswa bège pandan prezantasyon kontni dinamik.

Light Box Integration and Multi-Display Configurations

Kondisyon sistèm

Aliyman mekanik

Tolerans Gap pi ba pase 0.5 milimèt

Inifòmite koulè

Delta-E valè anba 2.0 atravè etalaj

Senkronizasyon

Distribisyon presizyon ak mekanis ankadreman -lock





Kalite ba- LCD ak teknoloji ekspozisyon tradisyonèl yo



Aspè Teknoloji Bar-kalite LCD LCD tradisyonèl yo OLED
Optimizasyon rapò aspè Espesyalize pou fòma long Creole 16:9 oswa menm jan an Opsyon limite pou fòma ba
Konsomasyon pouvwa Optimize pou pwofil etwat Pi wo pou zòn ekivalan Varyab, souvan pi wo
Wè Ang yo Amelyore pou senaryo milti-view Bon, aplikasyon estanda Ekselan, men koute chè
Inifòmite klète Siperyè (85% + atravè sifas) Bon (75-80%) Varyab, potansyèl boule-nan
Pri Efikasite Espesyalize, modere Gwo volim, pi ba pri Pi wo, espesyalman gwo fòma
Entegrasyon milti-panèl Ki fèt pou etalaj san pwoblèm Posib men mwens optimisé Defi, gwo pri
